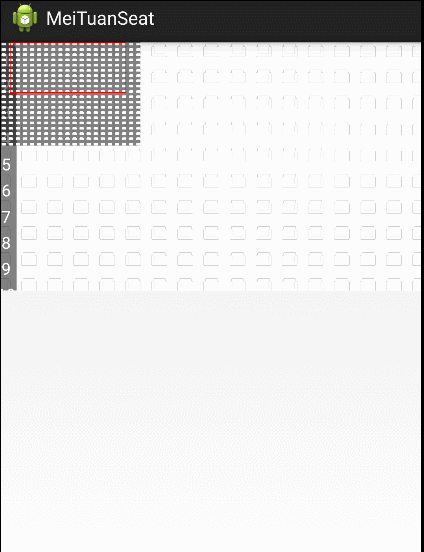

效果图：  界面比较粗糙，主要看原理。 这个界面主要包括以下几部分 1、座位 2、左边的排数 3、左上方的缩略图 4、缩略图中的红色区域 5、手指移动时跟随移动 6、两个手指缩放时跟随缩放 主要技术点 1、矩阵Matrix 2、GestureDetector与ScaleGestureDetector 3、Bitmap的一下基本用法 4、这里只需要重写view的onDraw就可实现全部功能 可以发现这个其实没什么难度，主要就是一些位置的计算。 为了能便于理解首先把要用到的知识点进行一下梳理 1、矩阵Matrix Matrix由3*3矩阵中9个值来决定，我们对Matrix的所有设置， 就是对这9个值的操作。 {MSCALE_X,MSKEW_X,MTRANS_X, MSKEW_Y,MSCALE_Y,MTRANS_Y, MPERSP_0,MPERSP_1,MPERSP_2} 这是矩阵的9个值，看名字也知道他们是什么意思了。 这里主要用到缩放和平移，下面以缩放为例来了解一下缩放的控制 通过android提供的api我们可以调用setScale、preScale、postScale来改变MSCALE_X和MSCALE_Y的值达到缩放的效果 所以只要理解setScale、preScale、postScale这三个方法的区别我们就可以简单的进行缩放控制了 1、setScale(sx,sy)，首先会将该Matrix设置为对角矩阵，即相当于调用reset()方法，然后在设置该Matrix的MSCALE_X和MSCALE_Y直接设置为sx,sy的值 2、preScale(sx,sy)，不会重置Matrix，而是直接与Matrix之前的MSCALE_X和MSCALE_Y值结合起来（相乘），M’ = M * S(sx, sy)。 3、postScale(sx,sy)，不会重置Matrix，而是直接与Matrix之前的MSCALE_X和MSCALE_Y值结合起来（相乘），M’ = S(sx, sy) * M。 这么说其实也有些不好理解，举个栗子一看就明白 1、pre….的执行顺序
Matrix matrix=new Matrix();
float[] points=new float[]{10.0f,10.0f};
matrix.preScale(2.0f, 3.0f);
matrix.preTranslate(8.0f,7.0f);
matrix.mapPoints(points);
Log.i("test", points[0]+"");
Log.i("test", points[1]+"");
结果为点坐标为(36.0，51.0) 可以得出结论，进行变换的顺序是先执行preTranslate(8.0f,7.0f)，在执行的preScale(2.0f,3.0f)。即对于一个Matrix的设置中，所有pre….是倒着向后执行的。 2、post…的执行顺序
Matrix matrix=new Matrix();
float[] points=new float[]{10.0f,10.0f};
matrix.postScale(2.0f, 3.0f);
matrix.postTranslate(8.0f,7.0f);
matrix.mapPoints(points);
Log.i("test", points[0]+"");
Log.i("test", points[1]+"");
结果为点坐标为(28.0，37.0) 可以得出结论，进行变换的顺序是先执行postScale(2.0f,3.0f)，在执行的postTranslate(8.0f,7.0f)。即对于一个Matrix的设置中，所有post….是顺着向前执行的。 这里主要知道set…和post…方法就行，因为只用到了这两个。 自我理解其实和scrollTo、scrollBy类似。 2、GestureDetector与ScaleGestureDetector GestureDetector主要用于识别一些特定手势，只要调用GestureDetector.onTouchEvent()把MotionEvent传递进去就可以了 ScaleGestureDetector用于处理缩放的攻击类用法和GestureDetector类似 3、Bitmap的一下基本用法 参考： 关于bitmap你不知道的一些事 了解一下bitmap的注意事项即可 下面开始正式画这个选座的功能了 1、画座位：
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
/**
* 如果第一次进入 使座位图居中
*/
if (mViewH != 0 && mViewW != 0&&isFrist) {
isFrist = false;
matrix.setTranslate(-(mViewW-getMeasuredWidth())/2, 0);
}
/**
* 画座位
*/
drawSeat(canvas);
/**
* 画排数
*/
drawText(canvas);
/**
* 画缩略图
*/
drawOverView(canvas);
/**
* 画缩略图选择区域
*/
drawOvewRect(canvas);
}
private void drawSeat(Canvas canvas) {
float zoom = getMatrixScaleX();
scale1 = zoom;
tranlateX = getTranslateX();
tranlateY = getTranslateY();
/**
* 使用两层for循环来画出所有座位
*/
for (int i = 0; i < row; i++) {
float top = i * SeatHight * scale * scale1 + i * mSpaceY * scale1
+ tranlateY;
for (int j = 0; j < column; j++) {
float left = j * SeatWidth * scale * scale1 + j * mSpaceX
* scale1 + tranlateX;
tempMatrix.setTranslate(left, top);
tempMatrix.postScale(scale, scale, left, top);
tempMatrix.postScale(scale1, scale1, left, top);
/**
* 获取每个位置的信息
*/
int state = getSeatType(i, j);
/**
* 根据位置信息画不同的位置图片
*/
switch (state) {
case SEAT_TYPE_SOLD:
canvas.drawBitmap(SeatLock, tempMatrix, null);
break;
case SEAT_TYPE_SELECTED:
canvas.drawBitmap(SeatChecked, tempMatrix, null);
break;
case SEAT_TYPE_AVAILABLE:
canvas.drawBitmap(SeatNormal, tempMatrix, null);
break;
case SEAT_TYPE_NOT_AVAILABLE:
break;
}
}
}
}
这里其实没什么难度，主要就是使用两层for循环，一层画行，一层画列 另外要注意的就是当前位置的计算 top = （当前位置i） （座位图标大小SeatHight它本身的缩放比scale*缩放时的缩放比scale1）+（当前位置i* 垂直方向的间距mSpaceY*缩放时的缩放比scale1）+垂直方向移动是的移动距离 2、画排数
private void drawText(Canvas canvas) {
mTextPaint.setColor(bacColor);
RectF rectF = new RectF();
rectF.top = getTranslateY() - mNumberHeight/2;
rectF.bottom = getTranslateY()+ mViewH* getMatrixScaleX() + mNumberHeight/2;
rectF.left = 0;
rectF.right = mTextWidth;
canvas.drawRoundRect(rectF, mTextWidth/2, mTextWidth/2, mTextPaint);
mTextPaint.setColor(Color.WHITE);
for (int i = 0; i < row; i++) {
float top = (i *SeatHight*scale + i * mSpaceY) * getMatrixScaleX() + getTranslateY();
float bottom = (i * SeatHight*scale + i * mSpaceY + SeatHight) * getMatrixScaleX() + getTranslateY();
float baseline = (bottom + top - lineNumberPaintFontMetrics.bottom - lineNumberPaintFontMetrics.top ) / 2-6;
canvas.drawText(lineNumbers.get(i), mTextWidth / 2, baseline, mTextPaint);
}
}
3、画缩略图
private void drawOverView(Canvas canvas) {
/**
* 1、先画张背景图片
*/
mBitMapOverView = Bitmap.createBitmap((int)mOverViewWidth,(int)mOverViewHight,Bitmap.Config.ARGB_8888);
Canvas OverViewCanvas = new Canvas(mBitMapOverView);
Paint paint = new Paint();
paint.setColor(bacColor);
scaleoverX = mOverViewWidth / mViewW;
scaleoverY = mOverViewHight / mViewH;
float tempX = mViewW * scaleoverX;
float tempY = mViewH * scaleoverY;
OverViewCanvas.drawRect(0, 0, (float)tempX, (float)tempY, paint);
Matrix tempoverMatrix = new Matrix();
/**
* 2、和画座位图一样在缩略图中画座位
*/
for (int i = 0; i < row; i++) {
float top = i * SeatHight * scale * scaleoverY+ i * mSpaceY * scaleoverY;
for (int j = 0; j < column; j++) {
float left = j * SeatWidth * scale * scaleoverX + j * mSpaceX * scaleoverX+mTextWidth*scaleoverX;
tempoverMatrix.setTranslate(left, top);
tempoverMatrix.postScale(scale*scaleoverX, scale*scaleoverY, left, top);
int state = getSeatType(i, j);
switch (state) {
case SEAT_TYPE_SOLD:
OverViewCanvas.drawBitmap(SeatLock, tempoverMatrix, null);
break;
case SEAT_TYPE_SELECTED:
OverViewCanvas.drawBitmap(SeatChecked, tempoverMatrix, null);
break;
case SEAT_TYPE_AVAILABLE:
OverViewCanvas.drawBitmap(SeatNormal, tempoverMatrix, null);
break;
case SEAT_TYPE_NOT_AVAILABLE:
break;
}
}
}
canvas.drawBitmap(mBitMapOverView,0,0,null);
}
4、缩略图中的红色区域
private void drawOvewRect(Canvas canvas) {
OverRectPaint = new Paint();
OverRectPaint.setColor(Color.RED);
OverRectPaint.setStyle(Paint.Style.STROKE);
OverRectPaint.setStrokeWidth(overRectLineWidth);
int tempViewW ;
int tempViewH;
if(getMeasuredWidth()<mViewW){
tempViewW = getMeasuredWidth();
}else{
tempViewW = mViewW;
}
if(getMeasuredHeight()<mViewH){
tempViewH = getMeasuredHeight();
}else{
tempViewH = mViewH;
}
try{
Rect rect ;
if(getMatrixScaleX()>= 1.0f){
rect = new Rect((int)(scaleoverX*Math.abs(getTranslateX())/getMatrixScaleX()),
(int)(scaleoverY*Math.abs(getTranslateY())/getMatrixScaleX()),
(int)(scaleoverX*Math.abs(getTranslateX())/getMatrixScaleX()+tempViewW*scaleoverX/getMatrixScaleX()),
(int)(scaleoverY*Math.abs(getTranslateY())/getMatrixScaleX()+tempViewH*scaleoverY/getMatrixScaleX()));
}else{
rect = new Rect((int)(scaleoverX*Math.abs(getTranslateX())),
(int)(scaleoverY*Math.abs(getTranslateY())),
(int)(scaleoverX*Math.abs(getTranslateX())+tempViewW*scaleoverX),
(int)(scaleoverY*Math.abs(getTranslateY())+tempViewH*scaleoverY));
}
canvas.drawRect(rect, OverRectPaint);
}catch(Exception e){
e.printStackTrace();
}
}
5、手指移动时跟随移动
@Override
public boolean onTouchEvent(MotionEvent event) {
/**
* 缩放事件交由ScaleGestureDetector处理
*/
scaleGestureDetector.onTouchEvent(event);
/**
* 移动和点击事件交由GestureDetector处理
*/
gestureDetector.onTouchEvent(event);
return true;
}
/**
* 移动事件 这里只是简单判断了一下，需要更细致的进行条件判断
*/
public boolean onScroll(MotionEvent e1, MotionEvent e2,
float distanceX, float distanceY) {
float tempMViewW = column * SeatWidth*scale*scale1+(column -1)*mSpaceX*scale1+mTextWidth-getWidth();
float tempmViewH = row * SeatHight * scale * scale1 + (row -1) * mSpaceY * scale1 - getHeight();
if((getTranslateX()>mTextWidth+mSpaceX)&& distanceX<0){
distanceX = 0.0f;
}
if((Math.abs(getTranslateX())>tempMViewW)&&(distanceX>0)){
distanceX = 0.0f;
}
if((getTranslateY()>0)&&distanceY<0){
distanceY=0.0f;
}
if((Math.abs(getTranslateY())>tempmViewH)&&(distanceY>0)){
distanceY = 0.0f;
}
matrix.postTranslate(-distanceX, -distanceY);
invalidate();
return false;
}
/**
* 单击事件
*/
public boolean onSingleTapConfirmed(MotionEvent e) {
int x = (int) e.getX();
int y = (int) e.getY();
for (int i = 0; i < row; i++) {
for (int j = 0; j < column; j++) {
int tempX = (int) ((j * SeatWidth * scale + j * mSpaceX) * getMatrixScaleX() + getTranslateX());
int maxTemX = (int) (tempX + SeatWidth * scale * getMatrixScaleX());
int tempY = (int) ((i * SeatHight * scale + i * mSpaceX) * getMatrixScaleY() + getTranslateY());
int maxTempY = (int) (tempY + SeatHight * scale * getMatrixScaleY());
if (x >= tempX && x <= maxTemX && y >= tempY
&& y <= maxTempY) {
int id = getID(i, j);
int index = isHave(id);
if (index >= 0) {
remove(index);
} else {
addChooseSeat(i, j);
}
float currentScaleY = getMatrixScaleY();
if (currentScaleY < 1.7f) {
scaleX = x;
scaleY = y;
/**
* 选中时进行缩放操作
*/
zoomAnimate(currentScaleY, 1.9f);
}
invalidate();
break;
}
}
}
return super.onSingleTapConfirmed(e);
}
});
6、两个手指缩放时跟随缩放
public boolean onScale(ScaleGestureDetector detector) {
float scaleFactor = detector.getScaleFactor();
//scaleX = detector.getCurrentSpanX();
//scaleY = detector.getCurrentSpanY();
//直接判断大于2会导致获取的matrix缩放比例继续执行一次从而导致变成2.000001之类的数从而使
//判断条件一直为真从而不会执行缩小动作
//判断相乘大于2 可以是当前获得的缩放比例即使是1.9999之类的数如果继续放大即使乘以1.0001也会比2大从而
//避免上述问题。
if (getMatrixScaleY() * scaleFactor > 2) {
scaleFactor = 2 / getMatrixScaleY();
}
if (getMatrixScaleY() * scaleFactor < 0.8) {
scaleFactor = 0.8f / getMatrixScaleY();
}
matrix.postScale(scaleFactor, scaleFactor);
invalidate();
return true;
}
至此这个比较粗糙的选座功能就实现了，有时间会继续优化下细节问题。 下面两个demo都比较给力我就不上传demo了 (责任编辑：最模板) |
